Акустическое устройство визуализации Visonic 900

Определение утечек газа

Visonic 900 является интуитивно понятным и удобным инструментом для обнаружения утечек с помощью ультразвука даже в шумных производственных условиях. Он использует массив микрофонов для определения утечек газа, отмечая цветом источники звука, что облегчает поиск места утечек.

Соответствующие области обнаружения утечек включают в себя:

  • Утечки газа / диоксида углерода из трубопроводов;
  • Обнаружение утечек хладагента;
  • Испытание герметичности;
  • Транспортирующие соединения;
  • Утечка из компрессоров воздуха;
  • Утечка воздуха на производственных линиях.

Определение механических неисправностей

Visonic 900 может бесконтактно и удаленно выявлять потенциальные механические неисправности, обеспечивая надежную и бесперебойную работу любого оборудования.

Области применения включают в себя:

  • Крупные транспортировочные системы;
  • Устройства передачи;
  • Добыча и транспортировка сырья;
  • Автомобильная и аэрокосмическая промышленность;
  • Обрабатывающая и технологическая промышленность;
  • Энергетика и химическая промышленность;
  • Логистика и транспорт.

Обнаружение частичных разрядов

Использование акустического устройства визуализации Visonic 900 для обнаружения проблемных точек разрядов позволяет быстро и бесконтактно обнаружить дефекты электрического оборудования, улучшая эффективность и безопасность технического обслуживания.

Основные области применения:

  • Изоляторы;
  • Трансформаторы;
  • Высоковольтные линии;
  • Коммутаторы;
  • Высоконапряженные катушки;
  • Конденсаторы;
  • Выключатели
  • Тип микрофонов: Digital MEMS
  • Отношение сигнал/шум: 64.3 дБ(А)
  • Диапазон частот микрофонов: 20 Гц ~ 100 кГц
  • Динамический диапазон микрофонов: 30 дБ(А) ~ 124 дБ(А)
  • Чувствительность: -26 дБПШ (дБ относительно полной шкалы) (1 кГц, 94 дБ Уровень звукового давления)
  • Количество микрофонов: 136
  • Диаметр массива микрофонов: 50 мм
  • Рекомендуемый диапазон частот визуализации: 10 кГц ~ 100 кГц
  • Максимальный диапазон частот визуализации: 2 кГц ~ 100 кГц
  • Рекомендуемое расстояние визуализации*: 0.3 ~ 130 м
    • `
  • Частота кадров визуализации: 25 кадров в секунду
  • Динамический диапазон акустической визуализации: 18 дБ
  • Разрешение акустической визуализации: 300 мм
  • Погрешность положения акустической визуализации: 10 мм

Дополнительные характеристики

  • Угол обзора камеры: 65° ± 3° (В), 40° ± 3° (Г)
  • Разрешение камеры: 13 Мп. Сохранение фотографий и видео в разрешении 1280 х 720 пикселей.
  • Встроенная память: 128Гб
  • Разрешение экрана: 1280 x 720
  • Экран: 5 дюймов сенсорный экран
  • Аккумулятор: 3400 мА*ч, перезаряжаемый
  • Время использования аккумулятора: 5.5 ч
  • Время зарядки аккумулятора: 2.5 ч
  • Размеры (В x Ш x Г): 110 мм x 150 мм x 80 мм
  • Вес: 0.8 кг
  • Температура эксплуатации: -20 °C до 50 °C
  • Относительная влажность: 10 % до 95 % без конденсата

Отчет о проведенной демонстрации прибора по поиску утечек газов на территории АО «Интер РАО — Электрогенерация» Филиал «Пермская ГРЭС» 14.11.2024

14.11.2024 компанией ООО «Градиент» в ходе натуральных испытаний на территории АО «Интер РАО — Электрогенерация» Филиал «Пермская ГРЭС» была проведена демонстрация акустического устройства визуализации «Visonic 900», предназначенного для поиска утечек газов и определения других источников шумов.

Результаты контроля:

visonic_900_report_14_11_24_1 Место контроля: Дренажная система КУ-41
Источник шума: Отражение шума

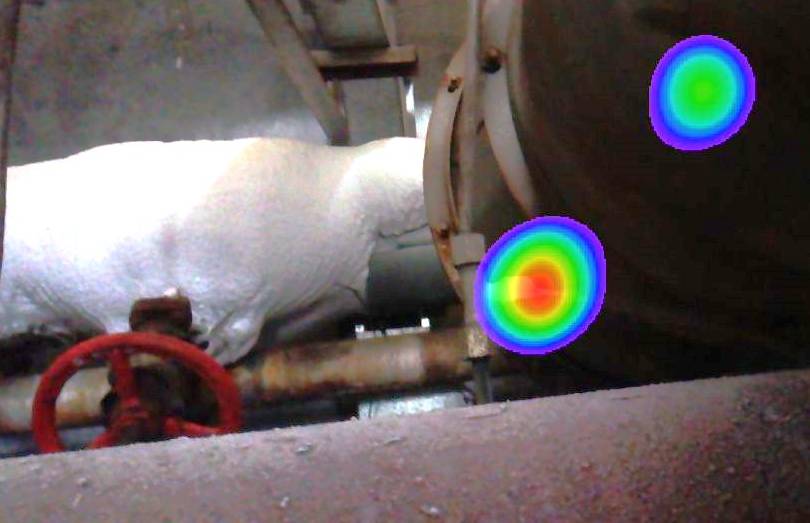

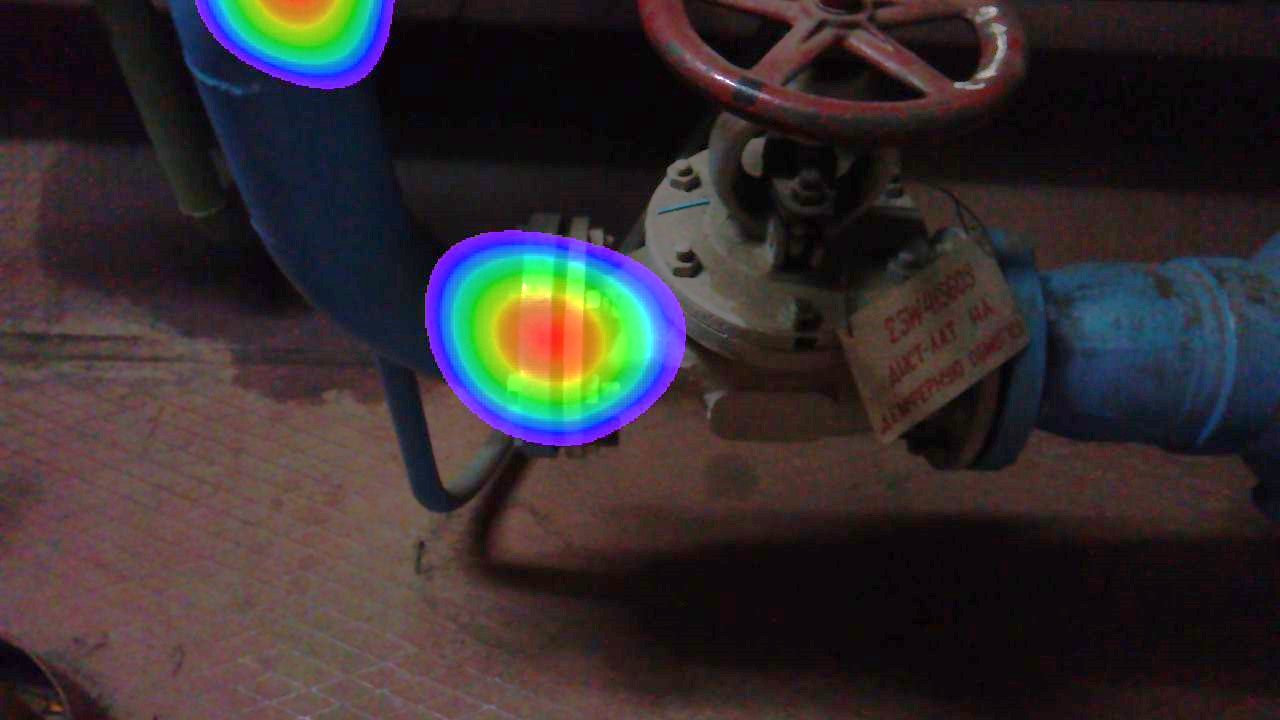

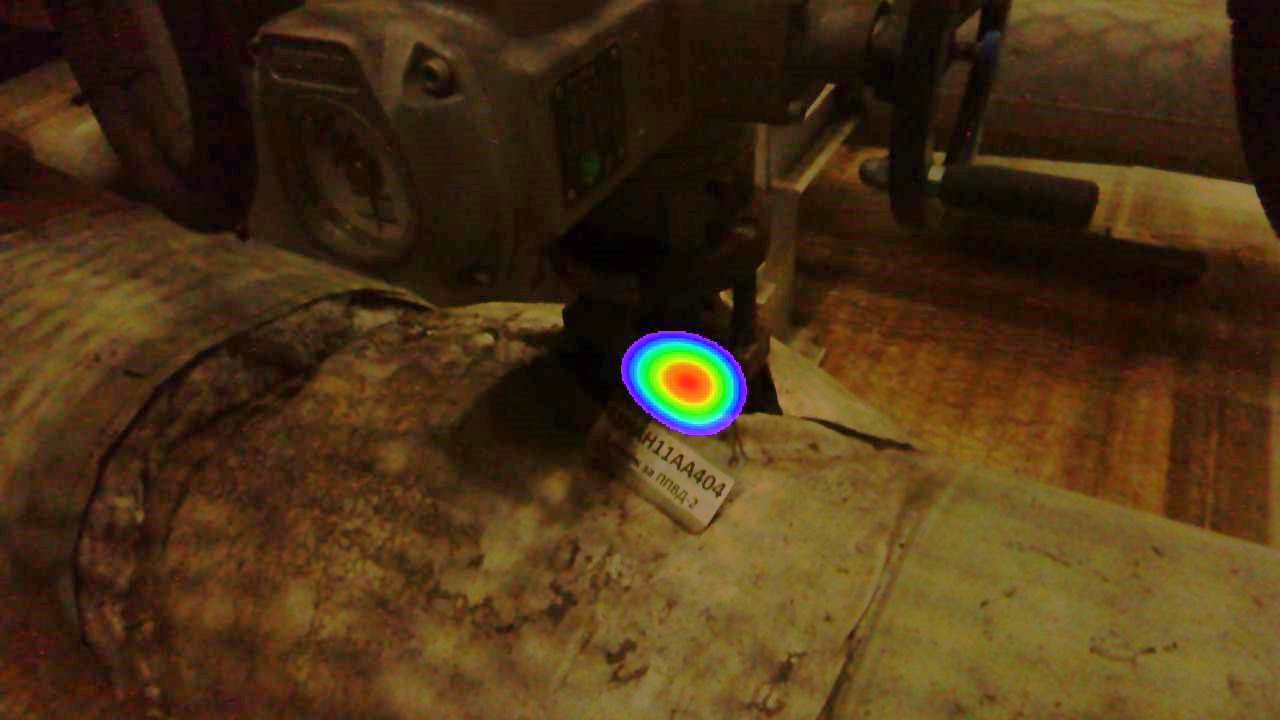

visonic_900_report_14_11_24_2 Место: Дренажная система КУ-41
Источник: Расход среды
Оценка: Пропуск среды через клапан в закрытом состоянии

visonic_900_report_14_11_24_3 Место: Трубопровод охлаждающей воды
Источник: Не выявлен

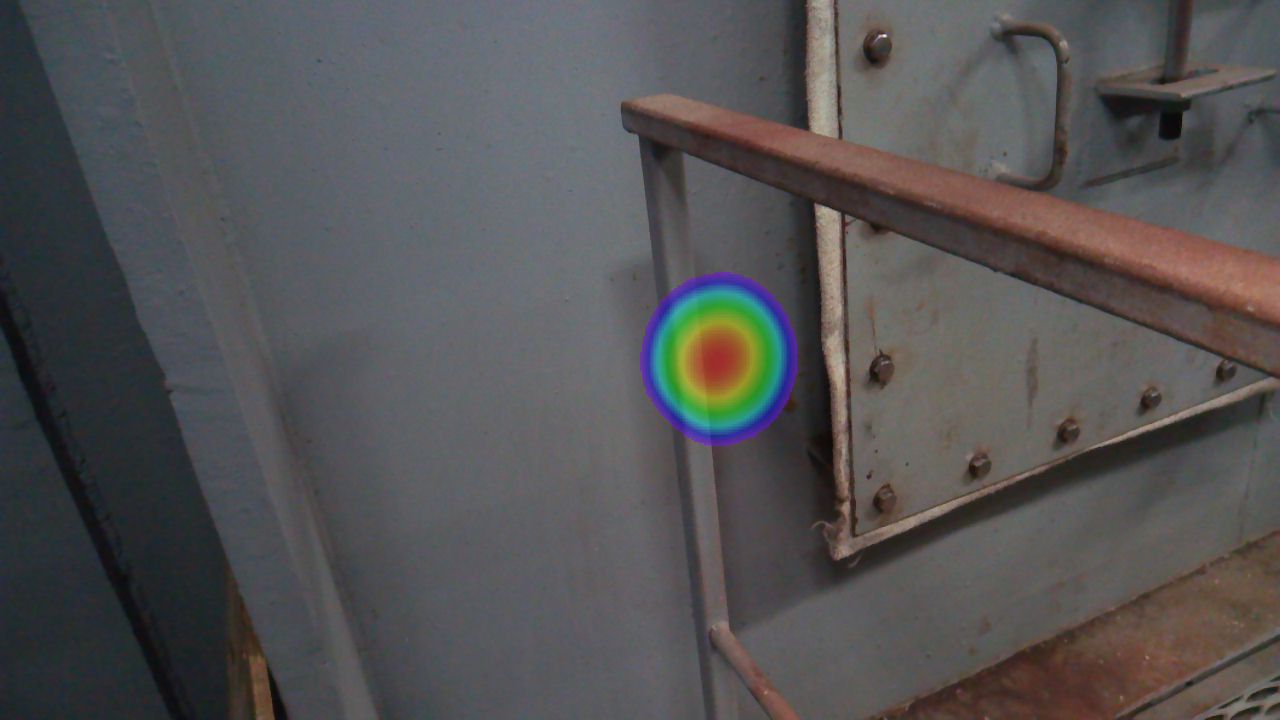

visonic_900_report_14_11_24_4 Место: Лаз КУ-41
Источник: Не выявлен

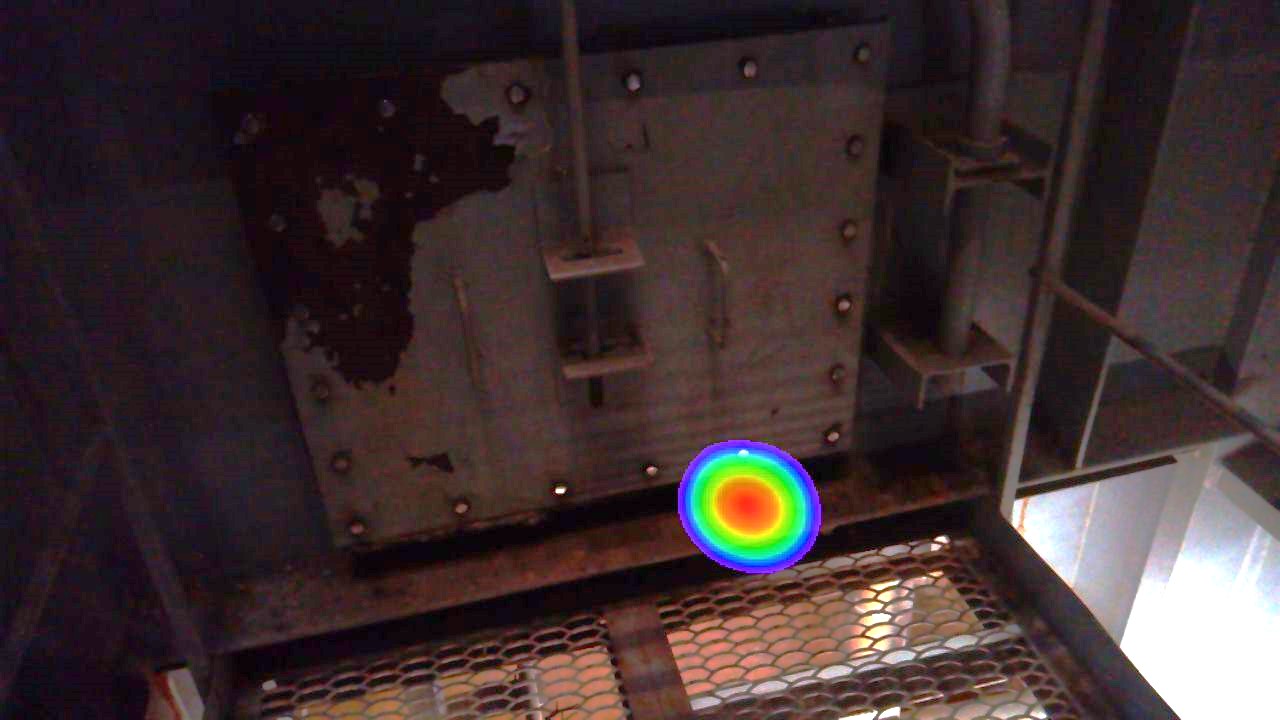

visonic_900_report_14_11_24_5 Место: Лаз КУ-41
Источник: Расход среды
Оценка: Пропуск среды через неплотность прокладки лаза

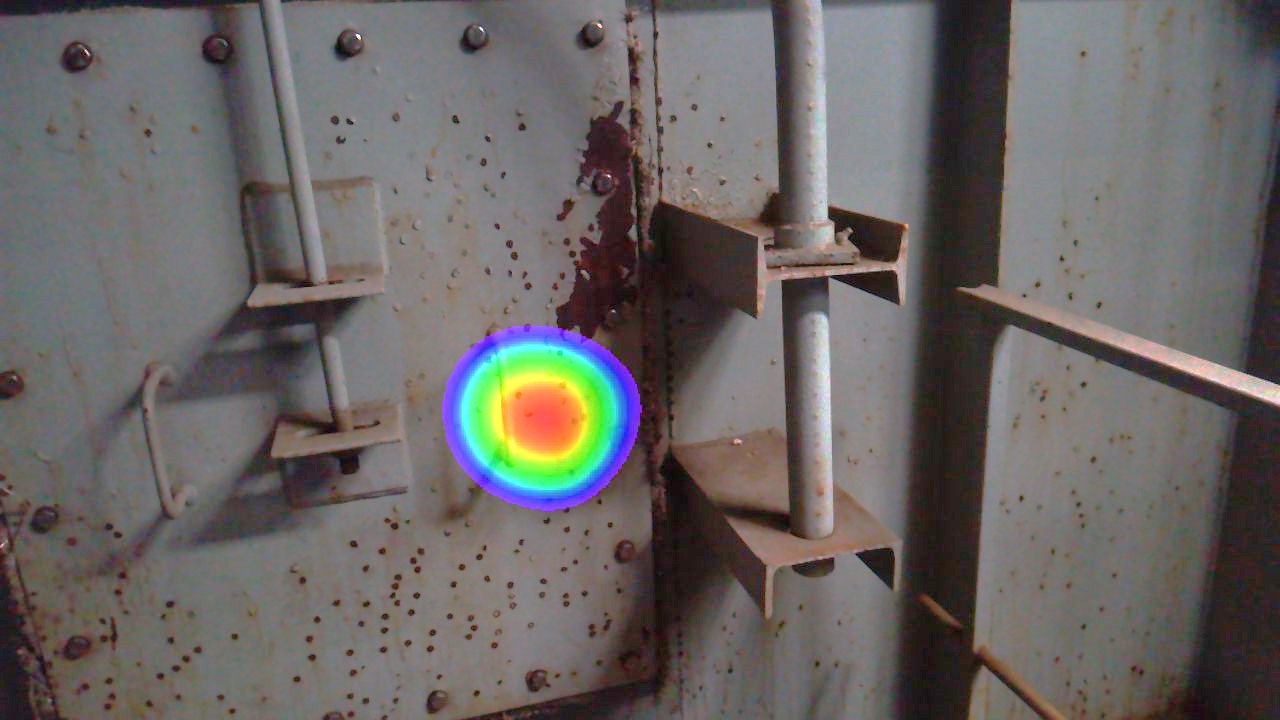

visonic_900_report_14_11_24_6 Место: Лаз КУ-41
Источник: Отражение шума

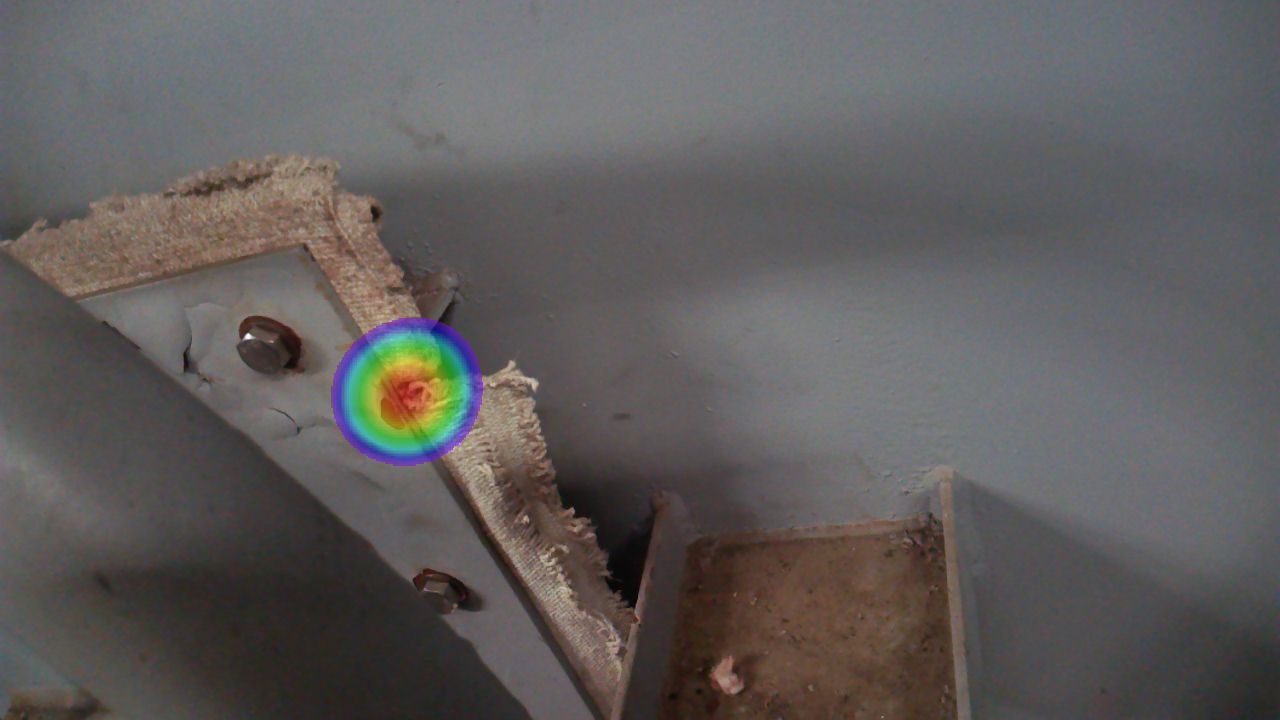

visonic_900_report_14_11_24_7 Место: Лаз КУ-41
Источник: Расход среды
Оценка: Пропуск среды через неплотность прокладки лаза

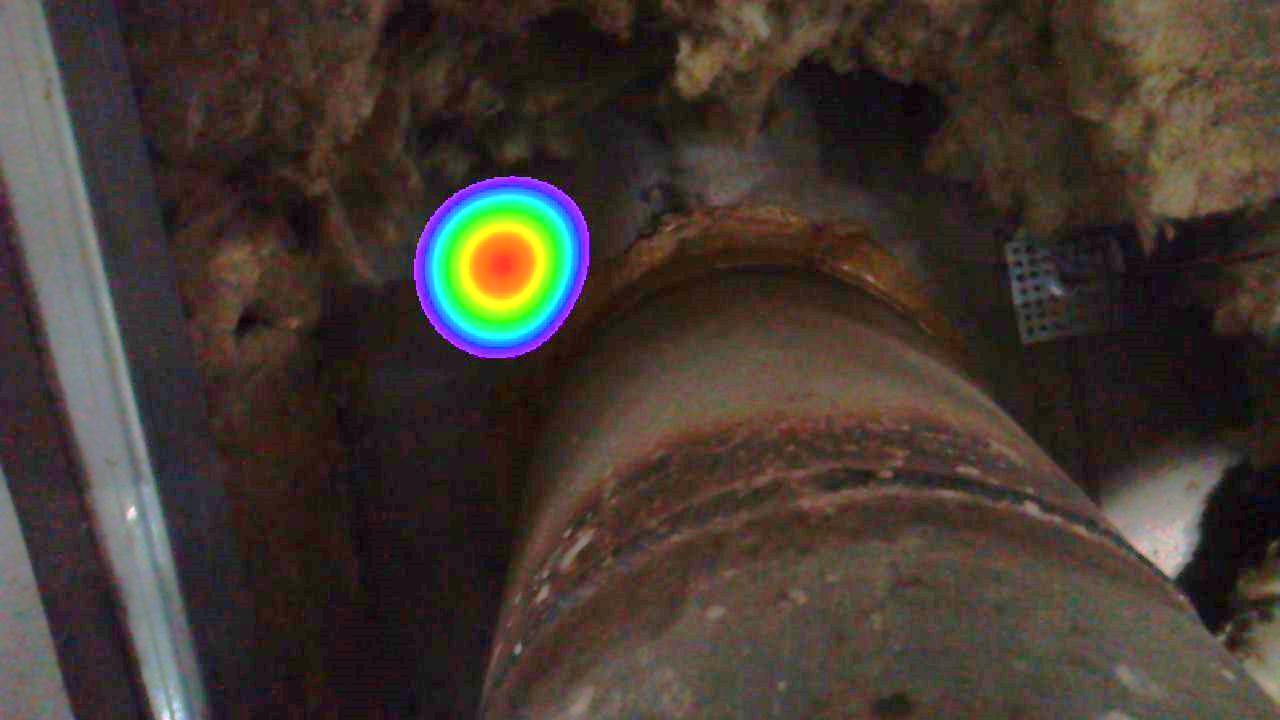

visonic_900_report_14_11_24_8 Место: Трубопровод отсоса конденсатора ПТ-40
Источник: Отражение шума

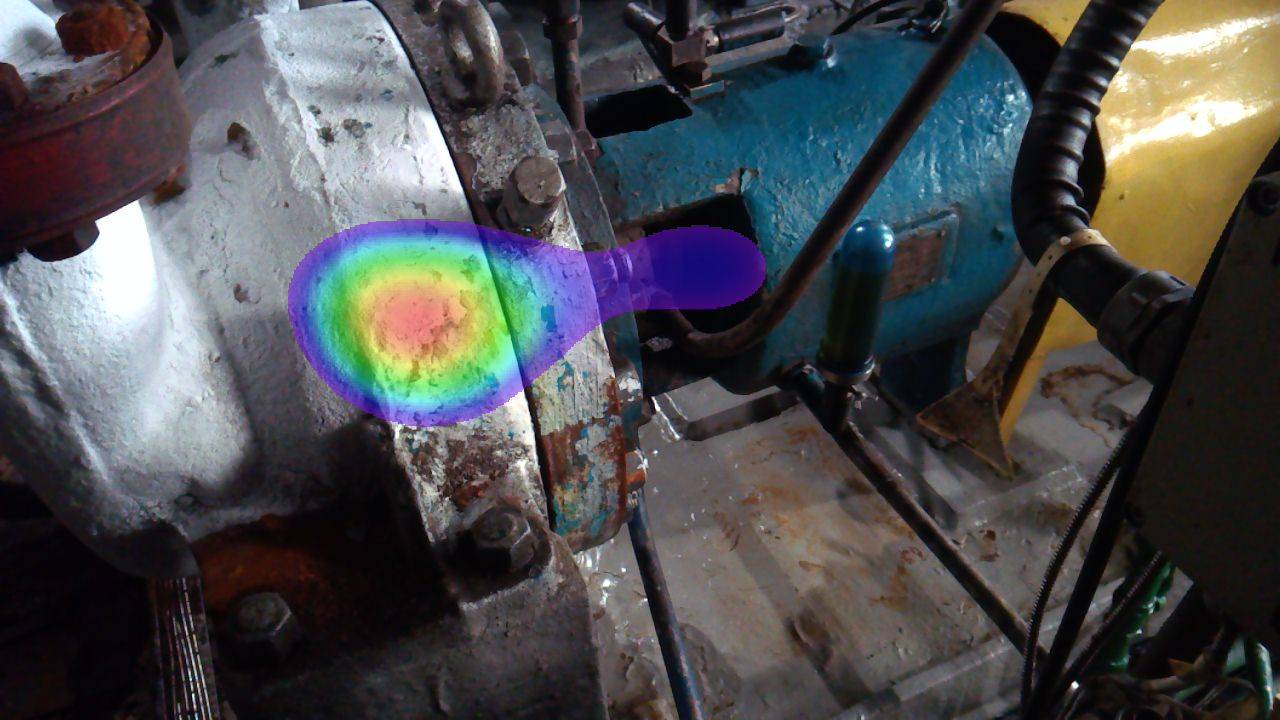

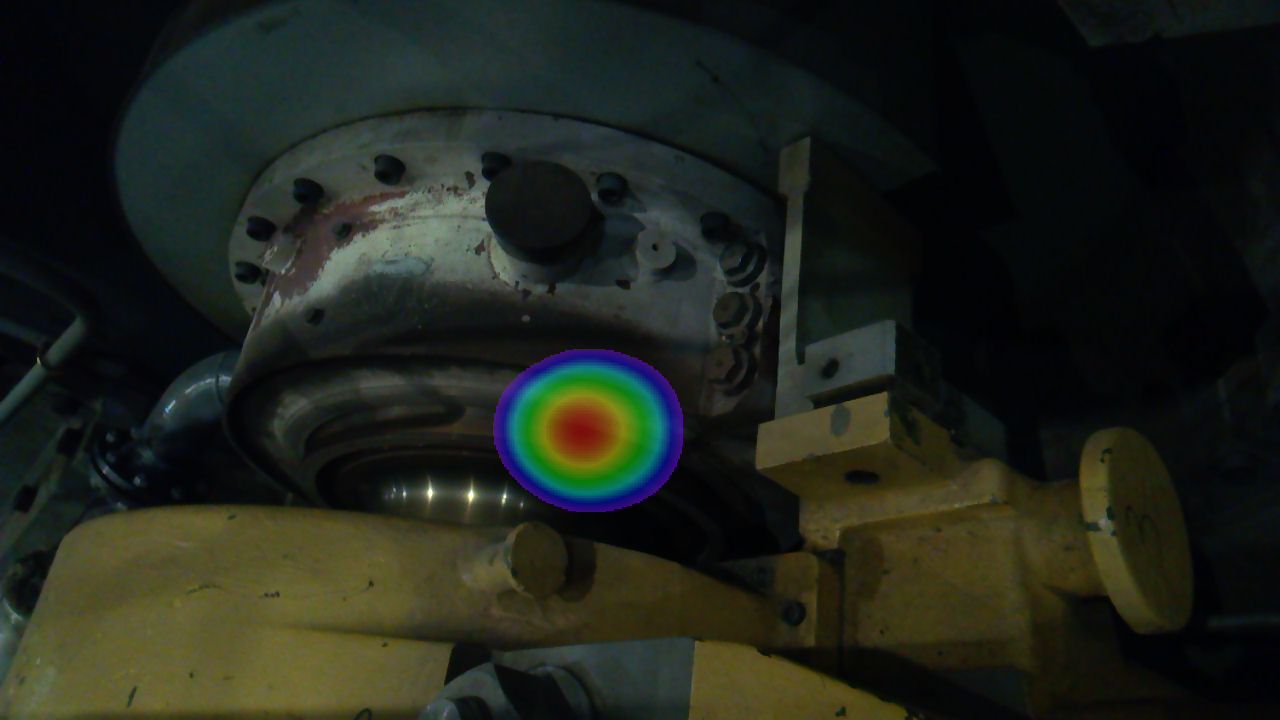

visonic_900_report_14_11_24_9 Место: Подшипник
Источник: механический шум

visonic_900_report_14_11_24_10 Место: Фланцевый разъем крышки
Источник шума: Неизвестен

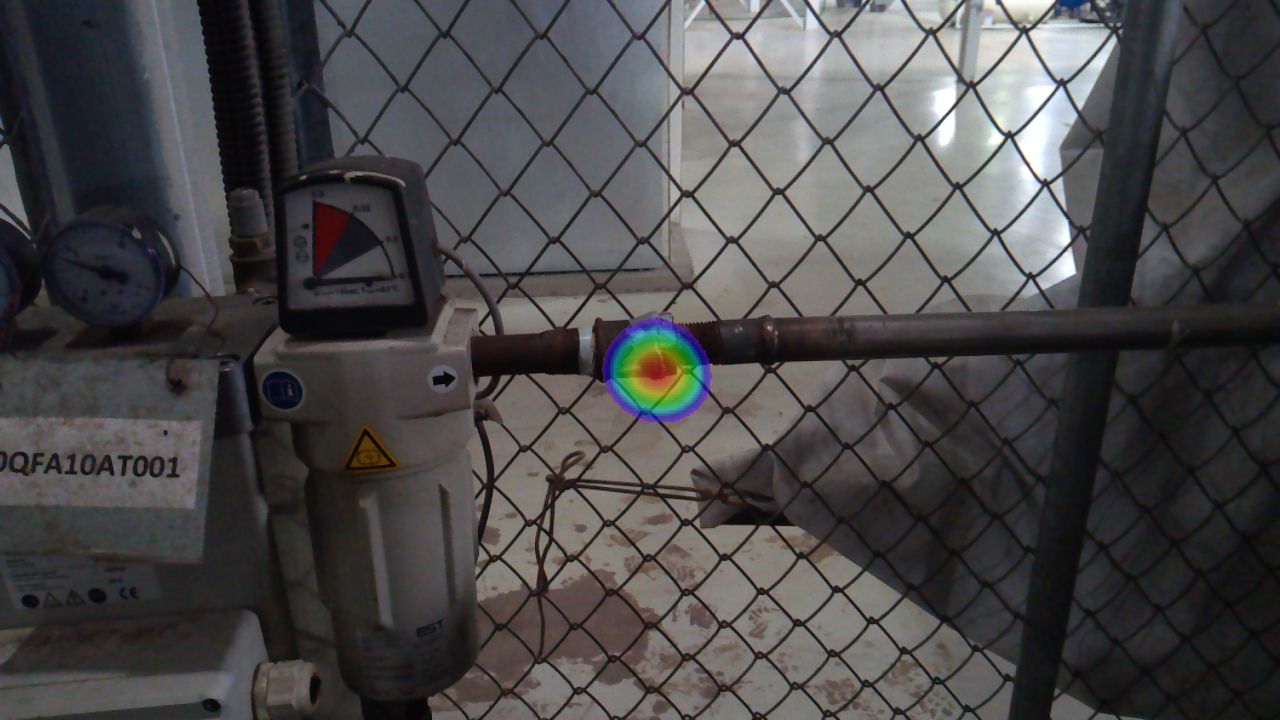

visonic_900_report_14_11_24_11 Место контроля: Трубопровод импульсного воздуха
Источник шума: Поток воздуха
Оценка: Пропуск в резьбовое соединение

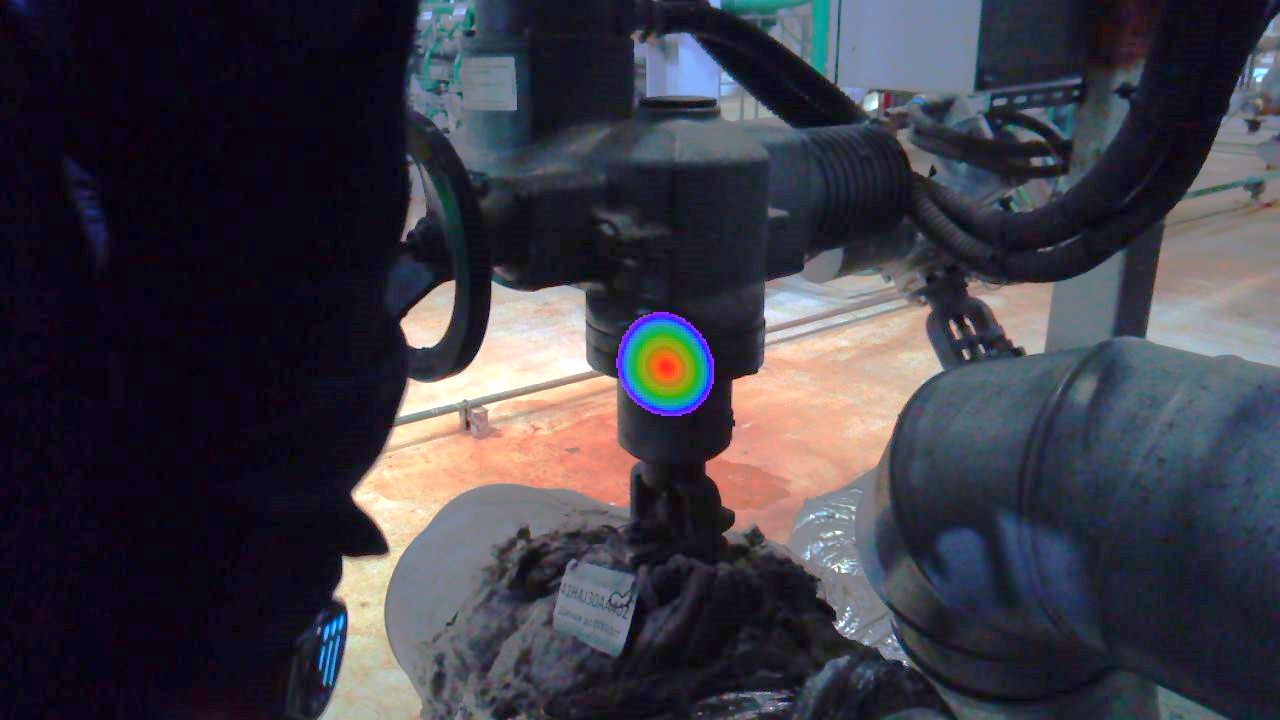

visonic_900_report_14_11_24_12 Место: Трубопроводы охлаждения ротора ТГ-2
Источник шума: Дросселяция потока жидкости
Оценка: Внутренний шум

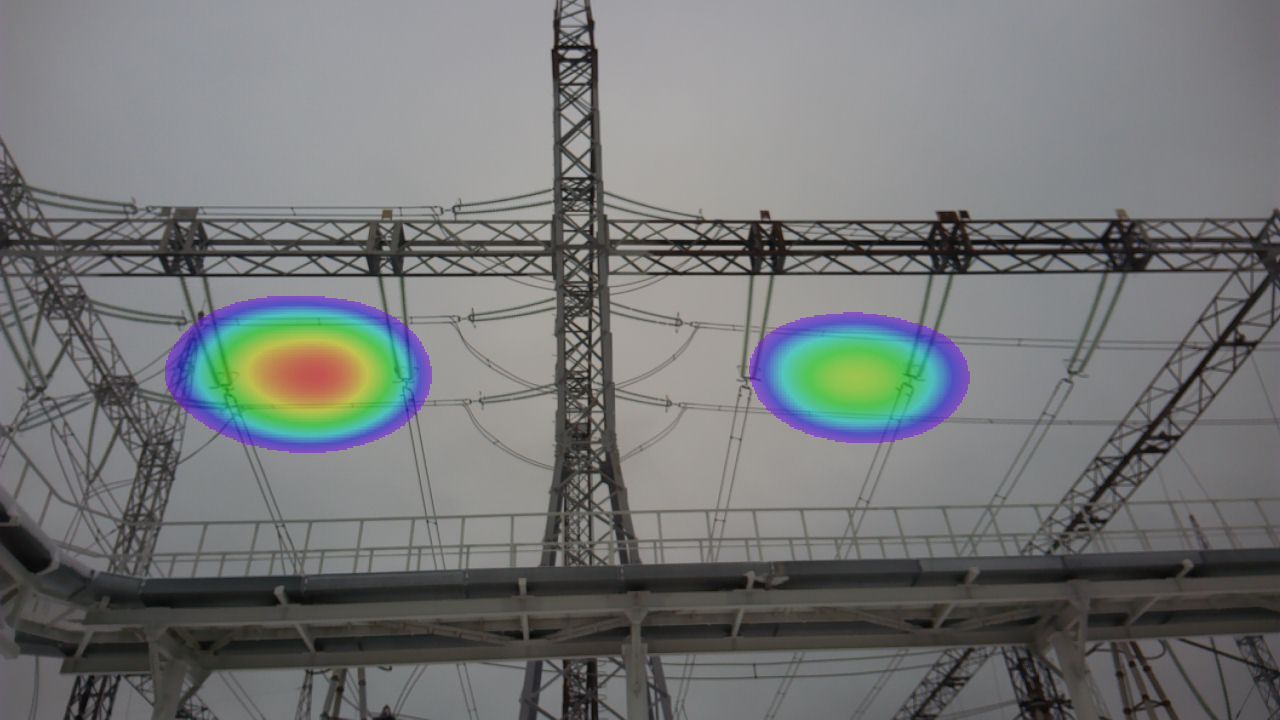

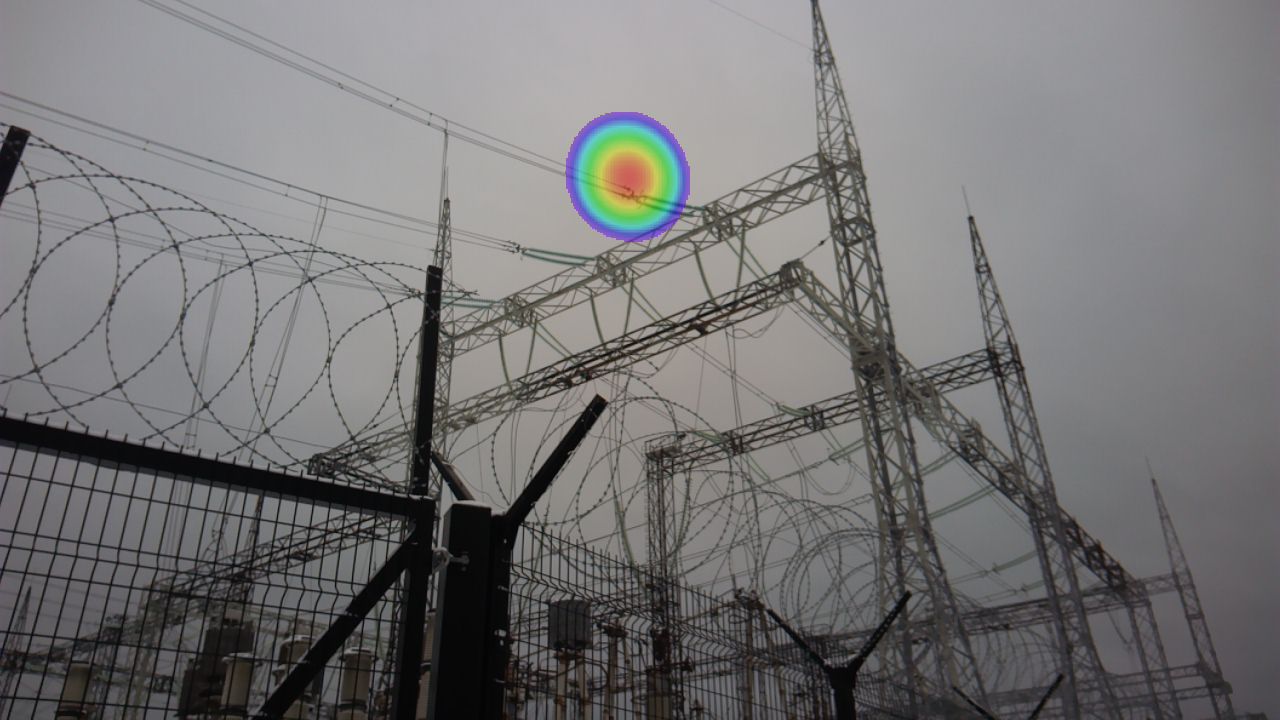

visonic_900_report_14_11_24_13 Место: ОРУ-500кВ. Присоединение к изолятору портала. Фаза «С» ВЛ-500кВ
Источник шума: неизвестен

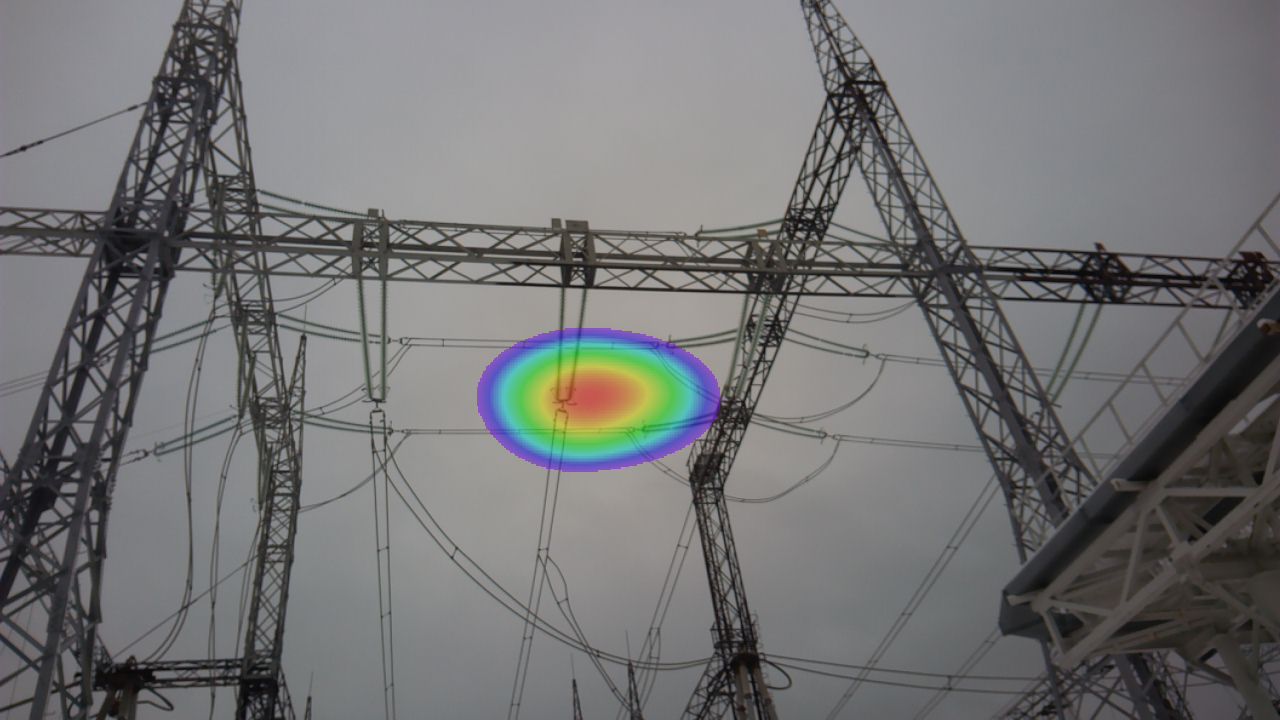

visonic_900_report_14_11_24_14 Место: Яч. № 1 ОРУ-500кВ. Присоединение к изолятору портала. Фаза «В» ВЛ-500кВ
Источник шума: неизвестен

visonic_900_report_14_11_24_15 Место: Яч. № 1 ОРУ-500кВ. Присоединение к изолятору портала. Фаза «В» ВЛ-500кВ
Источник шума: Неизвестен

Акустический визуализатор «Visonic 900» представляется удобным инструментом для диагностики потенциальных проблем на производстве и может быть рекомендован для оснащения подразделений предприятия с целью оперативного поиска и контроля мест утечек газов, повышенных механических шумов.

Отчет о демонстрации Visonic_900_ООО_Градиент на территории АО «Интер РАО — Электрогенерация» Филиал «Пермская ГРЭС» 14.11.2024


Отчет о проведенной демонстрации прибора по поиску утечек газов на территории ООО «ЛУКОЙЛ-Пермнефтеоргсинтез» 07.10.2024

07.10.2024 компанией ООО «Градиент» в ходе натуральных испытаний на территории ООО «ЛУКОЙЛ-Пермнефтеоргсинтез» была проведена демонстрация акустического устройства визуализации «Visonic 900», предназначенного для поиска утечек газов и определения других источников шумов
Результаты контроля:

Место проведения: установка 39–10 (депарафинизация масел)

visonic_900_report_1
Место контроля: Фильтровальное отделение, регулирующие клапана КИПиА.
Источник шума: утечка газа
Оценка: пропуск воздуха КИП через резьбовое соединение тройника

visonic_900_report_2
Место: Компрессорная, трубопроводы с предохранительными клапана.
Источник: механический шум
Оценка: корректность работы оборудования

visonic_900_report_3

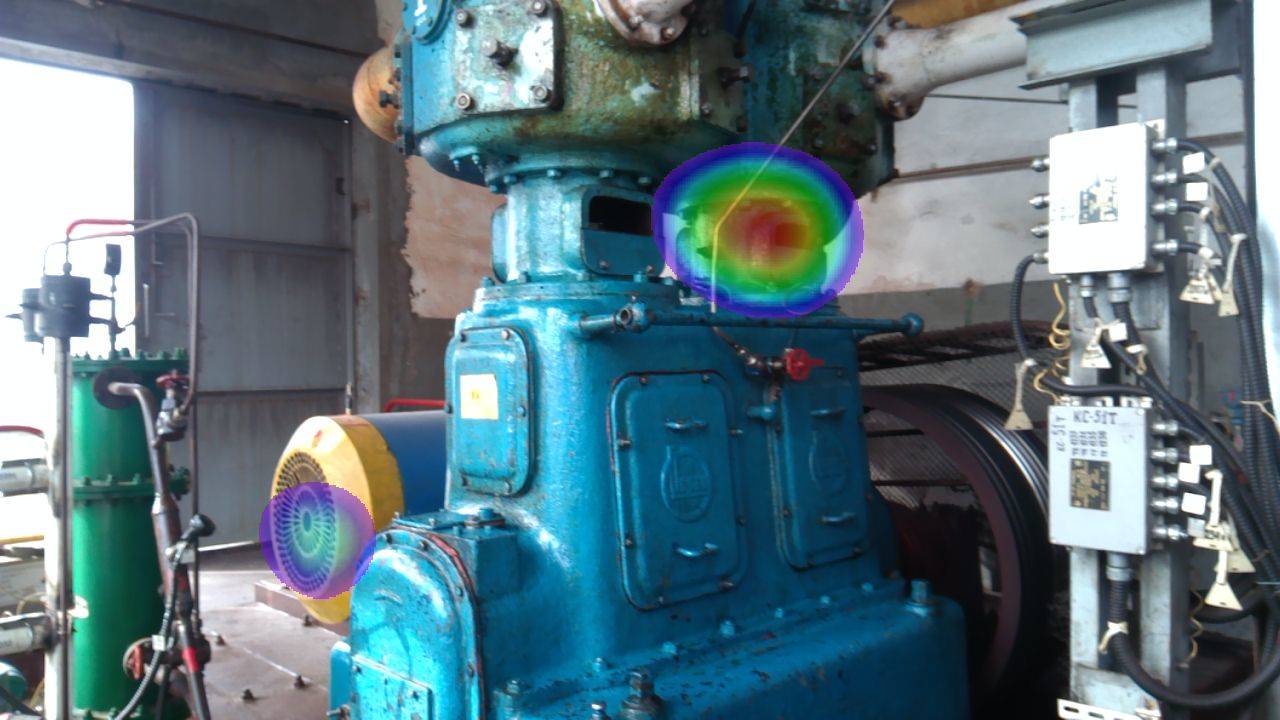

Место: Компрессорная, компрессор и электродвигатель.
Источник: механический шум
Оценка: корректность работы оборудования

visonic_900_report_4

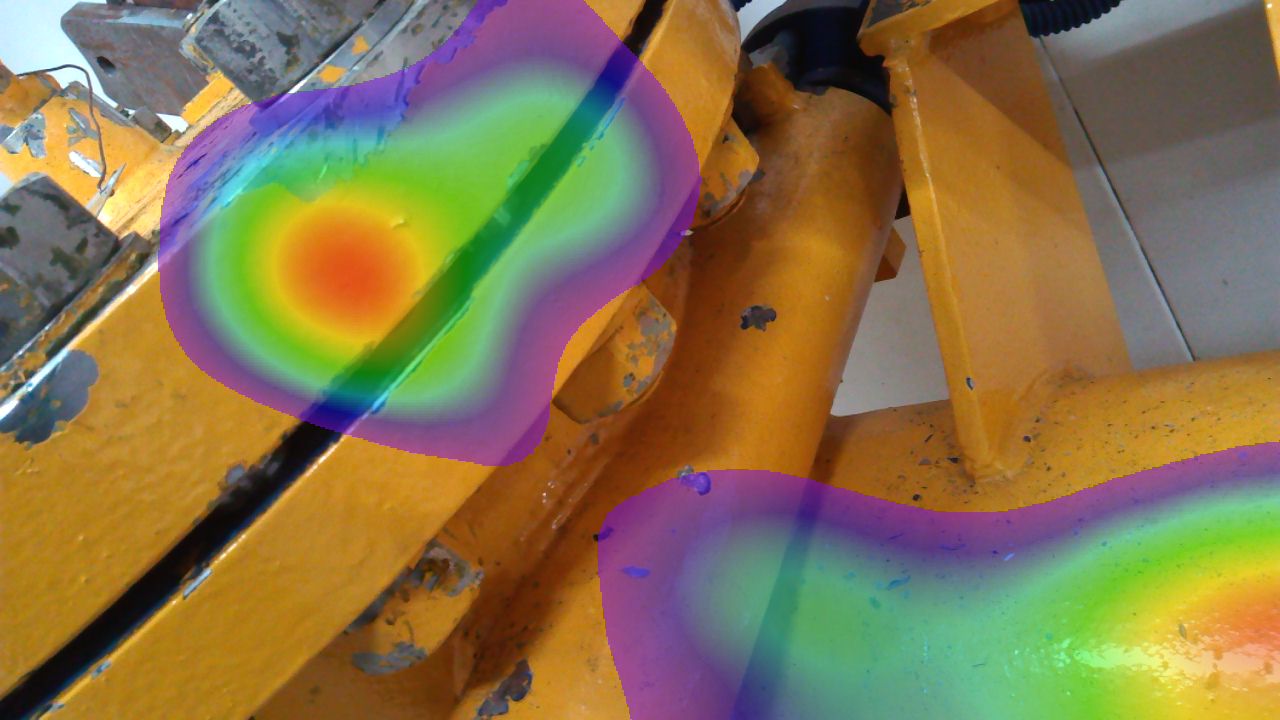

Место: Насосная, корпус насоса
Источник: утечка газа
Оценка: пропуск через тело корпуса или фланца

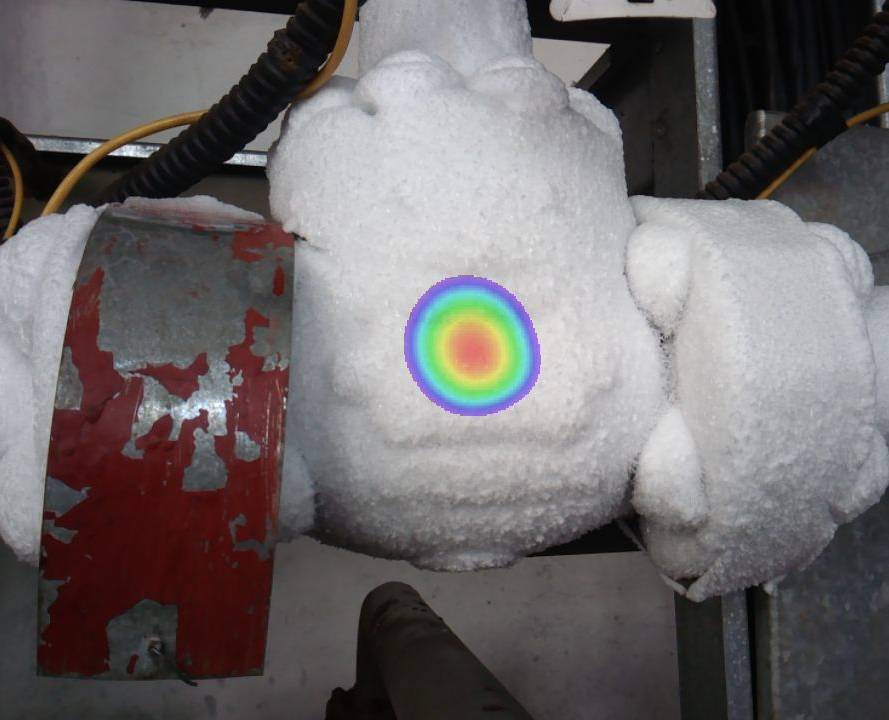

visonic_900_report_5 visonic_900_report_6

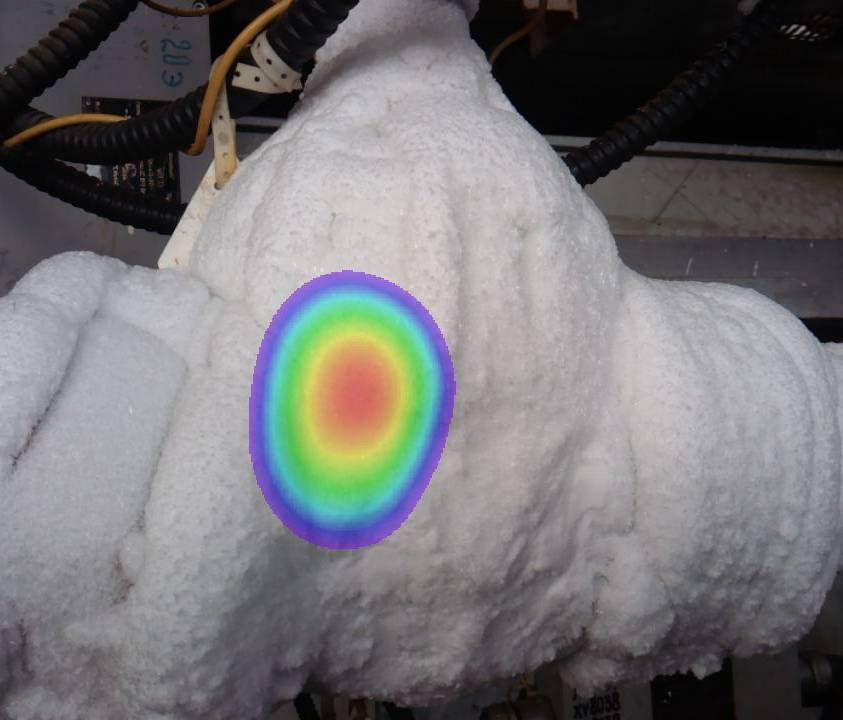

Место: Фильтровальное отделение, трубопроводы с регулирующими клапанами.
Источник: механический шум
Оценка: корректность работы оборудования (через корпус и слой снега)

visonic_900_report_7 visonic_900_report_8

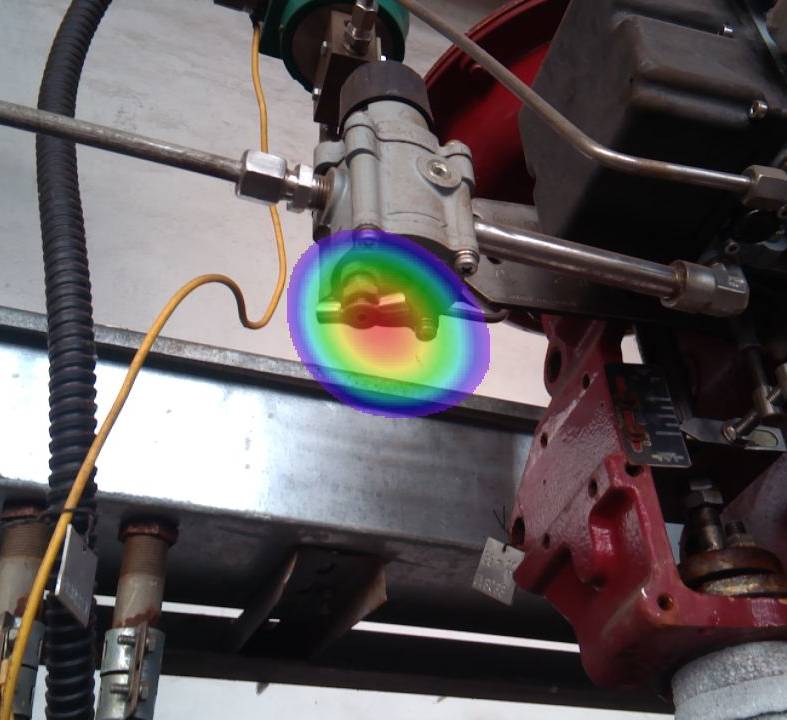

Место: Фильтровальное отделение, регулирующие клапана КИПиА.
Источник: утечка газа
Оценка: пропуск воздуха КИП через резьбу, через тройник

visonic_900_report_9
Место: Фильтровальное отделение, гофрированная труба КИПиА.
Источник: механический шум
Оценка: вибрация гофрированной трубки

visonic_900_report_10
Место: Фильтровальное отделение, регулирующие клапана КИПиА.
Источник: утечка газа
Оценка: пропуск воздуха КИП через резьбовое соединение

visonic_900_report_11
Место: Фильтровальное отделение, трубопровод.
Источник: механический шума
Оценка: гидроудар

Результаты контроля показали высокую эффективность акустического визуализатора «Visonic 900», способного обнаруживать источники утечки газа и источники повышенного шума.

Оборудование может быть также востребовано на объектах энергетики для обнаружение частичных и коронарных разрядов. Для подтверждения эффективности рекомендуется произвести дополнительные испытания на установках энергетики.

Полный отчет о демонстрации Visonic_900_ООО_Градиент на территории ООО «ЛУКОЙЛ-Пермнефтеоргсинтез» 07.10.2024
